配電箱在施工現場的安裝搭配要點:_提示
發布時間：2023-03-31 11:06:27 作者：行業大咖秀 點擊：1199
1.施工現場的配電系統實行分級配電，應設總配電箱（或配電室），總配電箱以下設置分配電箱，分配電箱以下設置開關箱，開關箱以下是用電設備。
2.總配電箱應設在靠近電源的地區；分配電箱應裝設在用電設備或負荷相對集中的地區；分配電箱與開關箱的距離不得超過30m開關箱應由末級分配電箱配電，開關箱與其控制的固定式用電設備的水平距離不宜超過3m.
3.配電箱與開關箱應裝設在通風、干燥及常溫場所。嚴禁裝設在有嚴重損傷作用的瓦斯、煙氣、蒸氣、液體及其他有害介質中，不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所；配電箱與開關箱周圍應有足夠兩人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有雜草、灌木等。
4.配電箱、開關箱應采用鐵板或優質絕緣材料制作，鐵板厚度應大于1.5mm；配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內；金屬板與配電箱箱體應作電氣連接。
5.配電箱、開關箱內的連接線采用絕緣導線，接頭不松動，不得有外露帶電部分；配電箱、開關箱內的工作零線應通過接線端子板連接，與保護零線接線端子板分設；配電箱、開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等必須做保護接零，保護零線應通過接線端子板連接。
6.動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線應分路設置。
7.配電箱、開關箱中的導線進線口和出線口應設在箱體的下底面，嚴禁設在箱體的上頂面，側面，后面或箱門處；進線和出線應加護套分路成束并做防水彎；導線束不得與箱體進、出口直接接觸；進入開關箱的電源線，嚴禁用插銷連接；移動式配電箱、開關箱的進口線、出口線必須采用橡皮絕緣電纜。
8.配電箱、開關箱應裝設牢固、端正，移動式配電箱、開關箱應裝設在堅固的支架上，固定式配電箱、開關箱的下底面與地面的垂直距離應大于1.3m，小于1.5m；移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m；所有的配電箱、開關箱必須防雨、防塵。
2.總配電箱應設在靠近電源的地區；分配電箱應裝設在用電設備或負荷相對集中的地區；分配電箱與開關箱的距離不得超過30m開關箱應由末級分配電箱配電，開關箱與其控制的固定式用電設備的水平距離不宜超過3m.
3.配電箱與開關箱應裝設在通風、干燥及常溫場所。嚴禁裝設在有嚴重損傷作用的瓦斯、煙氣、蒸氣、液體及其他有害介質中，不得裝設在易受撞擊、振動、液體侵濺以及熱源烘烤的場所；配電箱與開關箱周圍應有足夠兩人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有雜草、灌木等。
4.配電箱、開關箱應采用鐵板或優質絕緣材料制作，鐵板厚度應大于1.5mm；配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內；金屬板與配電箱箱體應作電氣連接。
5.配電箱、開關箱內的連接線采用絕緣導線，接頭不松動，不得有外露帶電部分；配電箱、開關箱內的工作零線應通過接線端子板連接，與保護零線接線端子板分設；配電箱、開關箱的金屬箱體、金屬電器安裝板以及箱內電器的不應帶電金屬底座、外殼等必須做保護接零，保護零線應通過接線端子板連接。
6.動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線應分路設置。
7.配電箱、開關箱中的導線進線口和出線口應設在箱體的下底面，嚴禁設在箱體的上頂面，側面，后面或箱門處；進線和出線應加護套分路成束并做防水彎；導線束不得與箱體進、出口直接接觸；進入開關箱的電源線，嚴禁用插銷連接；移動式配電箱、開關箱的進口線、出口線必須采用橡皮絕緣電纜。
8.配電箱、開關箱應裝設牢固、端正，移動式配電箱、開關箱應裝設在堅固的支架上，固定式配電箱、開關箱的下底面與地面的垂直距離應大于1.3m，小于1.5m；移動式分配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m；所有的配電箱、開關箱必須防雨、防塵。
熱門推薦
相關推薦

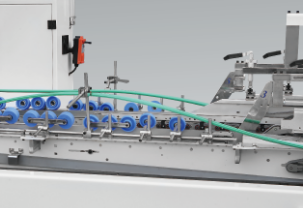

關于自動糊盒機的涂膠和折疊部分的注意事項
關于自動糊盒機的涂膠和折疊部分的注意事項：涂膠前，請確保紙板箱涂膠端的輸送路線與傳送帶平行。上下橡膠輪之間的間隙和粘合劑的量應適當，以使粘合劑層薄且均勻。...

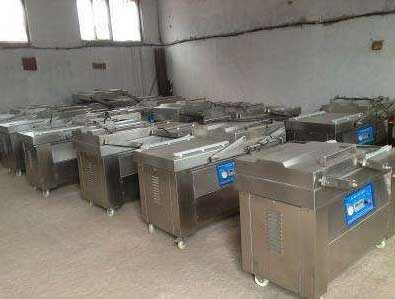

真空包裝機核心部件的重要性
真空包裝機的電器配件和其他設備一樣，為什么一般進口的設備使用壽命長，質量好,故障率低，原因就是它們所使用的配件均是進口配件,在質量上和 配件本身的使用周期上都優越于國產配件,如長期使用過建議選用品牌配件。避免不間斷使用配件出現老化,故障影響生產效率。...
配水閘閥概述
配水閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。配水閘門閘閥關閉時, 密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。...
【真空包裝機】分析充氣真空包裝機的保鮮原理
真空包裝機就是通過除氧來達到防止食品變質的目的，因為食品變質是由微生物的活動造成的，大多數微生物的生存則需要氧氣，真空包裝機就是運費這個原因，把包裝袋內的氧氣抽掉，讓微生物沒有生存的環境。...

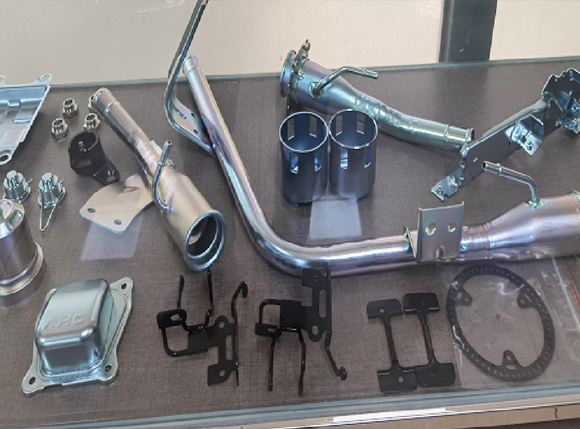

熱鍍鋅加工工藝手法以及原理介紹
